- 商品名称：QYPF钢带铠装扁形潜油泵电缆
- 添加时间：2025-03-11 10:32:50
- 电 话：0550-7039257
邮 箱：1021757830@qq.com
介绍：

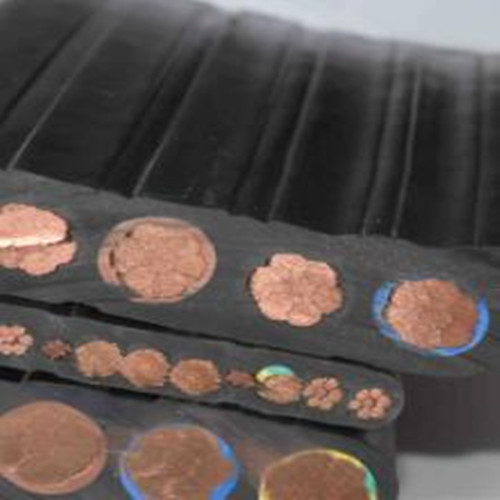

QYPF钢带铠装扁形潜油泵电缆
产品名称：聚丙烯绝缘、丁腈聚氯乙烯复合物护套、聚四氟乙烯带/纤维带烧包、镀锌（不锈钢、蒙乃尔）钢带铠装扁形潜油泵电力电缆。
生产范围：电压：3KV 4KV 5KV 6KV温度：导体长期工作温度90℃（194℉）
执行标准：GB/T16750-2008，APIRP 11S6-2008
应用范围：本产品适用于额定电压小于3KV或小于6KV的潜油电泵机组配套供电。
备注：电缆不允许磕碰、打扭，电缆两端须防潮。
| 芯数 | 标称截面 mm2 | 导体根数/单数 标称直径 mm | 导体直流电阻20℃是不大 于≤Ω/km | 绝缘标称厚度mm | 护套标称厚度 mm | 外形尺寸及重量（扁电缆） | |||||
| 3kV | 6kV | ||||||||||
| Tinned | 3kV | 6kV | 3kV | 6kV | mm×mm | kg/km | mm×mm | kg/km | |||
| 3 | 16 | 1/4.62 | 1.160 | 1.9 | 2.3 | 1.3 | 1.3 | 14×37 | 1278 | 18×42 | 1390 |
| 3 | 20 | 1/5.19 | 0.856 | 1.9 | 2.3 | 1.3 | 1.3 | 15×39 | 1449 | 19×44 | 1580 |
| 3 | 33.5 | 1/6.54 | 0.538 | 1.9 | 2.3 | 1.3 | 1.3 | 16×44 | 1643 | 21×50 | 1760 |
| 3 | 42.5 | 1/7.35 | 0.44 | 1.9 | 2.3 | 1.3 | 1.3 | 17×47 | 2158 | 22×54 | 2270 |
| 标称截面 | 导体标称直径mm | 1.9mm 绝缘电阻MΩ·km | 1.9mm 泄漏电流 μA/km/kV 15.6℃ | 2.3mm 绝缘电阻MΩ·km | 2.3mm 泄漏电流μA/km/kV | 直流耐压5分钟 | ||
| mm2 | AWG | 3kV | 6kV | |||||
| 16 | 5 | 4.62 | 4500 | 0.278 | 5400 | 0.246 | 27kV | 35kV |
| 20 | 4 | 5.19 | 3380 | 0.295 | 3869 | 0.262 | 27kV | 35kV |
| 33.5 | 2 | 6.54 | 2530 | 0.394 | 2922 | 0.328 | 27kV | 35kV |
| 42.5 | 1 | 7.35 | 2300 | 0.427 | 2658 | 0.361 | 27kV | 35kV
|
