- 商品名称：ZR-IA-K3YVR阻燃本安信号控制电缆
- 添加时间：2024-08-25 09:59:06
- 电 话：0550-7039257
邮 箱：1021757830@qq.com
介绍：

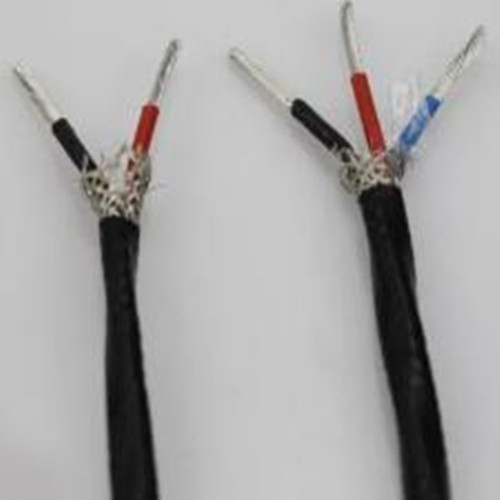

ZR-IA-K3YVR阻燃本安信号控制电缆
一，ZR-IA-K3YVR，阻燃本安型PE绝缘阻燃PVC护套，三芯对绞屏蔽控制信号软电缆，固定敷设在室内、电缆沟或管道中;应与非本安电缆分开敷设或进行有效的隔离.
二，产品结构：
导体标称截面 mm2 | 导体结构（根数/单丝直径 mm） | ||
A | B | R | |
0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
1.5 | 1/1.37 | 7/0.52 | 30/0.25 |
2.5 | 1/1.76 | 7/0.68 | 49/0.25 |
注： 导体直流电阻符合GB9330-88标准要求。
三，参数特性
项 目 | 单位 | 技术指标 | ||
PE、XLPE绝缘 | PVC绝缘 | |||
工作电容（芯-芯）（1kHz）≤ | pF/m | 115 | 250 | |
电容不平衡（1kHz）≤ | pF/m | 250m长度应为250即1 | - | |
分布电感≤ | µH/m | 0.6 | 0.6 | |
电感电阻比≤ | 0.5 mm2 | µH/Ω | 25 | 25 |
| 0.75 mm2 | ||||
| 1.0 mm2 | ||||
| 1.5 mm2 | 50 | 40 | ||
| 2.5 mm2 | ||||
抗外磁场干扰(400A/m)≤ | mV | 5 | 5 | |
抗静电干扰(20kV)≤ | mV | 80 | 80 | |
抗射频干扰(120Db) 在20～200MHz频带内投入≤ | dB | 60 | 60 | |
绝缘电阻（20℃）≥ | MΩ·km | 5000 | 25 | |
试验电压（1min） | V | 1000 不击穿 | 1000 不击穿 | |
阻燃性（适用于阻燃电缆） | 符合IEC60332标准要求 | |||
四，******产品型号名称
型 号 | 名 称 | 使用条件 |
| IA-K2YV | 本安型PE绝缘阻燃PVC护套，二芯对绞屏蔽控制信号电缆 | 1固定敷设在室内、电缆沟或管道中; 2应与非本安电缆分开敷设或进行有效的隔离. |
| IA-K3YVR | 本安型PE绝缘阻燃PVC护套，二芯对绞屏蔽控制信号软电缆 | |
| IA-K3YV | 本安型PE绝缘阻燃PVC护套，三芯对绞屏蔽控制信号电缆 | |
| IA-K3YVR | 本安型PE绝缘阻燃PVC护套，三芯对绞屏蔽控制信号软电缆 |
