VV系列中低压电力电缆结构与参数

一，聚氯乙烯绝缘电力电缆人们习惯简称为塑力缆，具有结构简便，易于安装维护及敷设落差不受限制等特点，广泛应用于0.6/1-3.6/6kv的输配电领域。

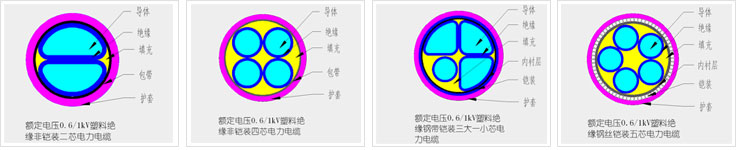

二，结构

三，参数特性：

（1)直流电阻：符合GB/T3956-1997的规定。
（2）成品电缆在温室下的工额电压试验要求。

额定电压KV        工额试验电压KV          时间min
3.6/6                             12.5                         5
1.8/3                              6.5                          5
0.6/1                              3.5                          5
（3) 导体长期***高工作温度为70℃。
短路温度不超过160℃，持续时间不超过5秒。敷设时环境温度不低于0℃
电缆***小弯曲半径
单芯                                        三芯
有铠装           无铠装        有铠装          无铠装
15D                20D           12D            15D
注：“D”电缆外径。
