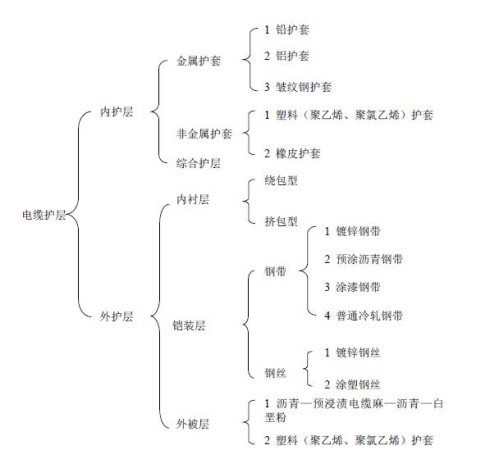

非金属套通用电缆外护层的结构图
非金属套通用电缆外护层的结构
型号 | 外护层结构 | ||
内衬层 | 铠装层 | 外被层 | |
12 | 绕包型：塑料带或无纺布
挤出型：塑料套
| 联锁铠装 | 聚氯乙烯外套 |
22 | 双钢带铠装 | 聚氯乙烯外套 | |
23 | 聚乙烯外套 | ||
32 | 单细圆钢丝铠装 | 聚氯乙烯外套 | |
33 | 聚乙烯外套 | ||
53 | 单皱纹钢带纵包铠装 | 聚乙烯外套 | |
62 | 双铝带（铝合金带带）铠装 | 聚氯乙烯外套 | |
63 | 聚乙烯外套 | ||
42 | 塑料套 | 单粗贺钢丝铠装 | 聚氯乙烯外套 |
43 | 聚乙烯外套 | ||
41 | 胶粘涂料—聚丙烯绳—，或电缆沥青—浸渍麻—电缆沥青—白垩粉 | ||
441 | 双粗圆钢丝铠装 | ||
241 | 双钢带—单粗圆钢丝铠装 | ||
